DLS СВП Система выравнивания и укладки плитки

Область применения и монтаж системы выравнивания плитки DLS (СВП)

Система Выравнивания плитки или СВП довольная проста, но когда происходит монтаж необходимо учитывать многие нюансы. На данной странице Вы сможете максимально раскрыть для себя все тонкости монтажа и укладки плитки.

  • Технологическая карта на применение системы DLS (DAZ) производства ООО «ДЛС» (Российская Федерация) разработана по ТКП 45-1.01-159 в соответствии с требованиями ТКП 45-5.09-105, СТБ 1472 и СТБ
  • Технологическая карта предназначена для применения при облицовке внутренних поверхностей стен, перегородок в промышленных, общественных зданиях и сооружениях.
  • Система DLS предназначена для укладки и выравнивания плитки (толщиной от 3 до 12 мм) при производстве облицовочных работ.

ГРЕБЕНКА ПРИ ИСПОЛЬЗОВАНИЕ И МОНТАЖЕ СИСТЕМЫ DLS

Система выравнивания плитки DLS подходит для гребенки с минимальной высотой зуба 8 мм (под углом 45°) и высотой зуба 10 мм (под углом 30°). Система DLS не требует дополнительного расхода растворной смеси (клеевого состава) при производстве облицовочных работ. Вы так же можете посмотреть Видео.

При применении системы DLS ширина шва между плитками составляет 1,5 мм. Система DLS (СИСТЕМА ВЫРАВНИВАНИЯ ПЛИТКИ) очень экономична, так как предполагает применение единой основы DLS на пересечении четырех плиток и тем самым одновременно может контролировать уровень четырех плиток.

  • Работы по монтажу системы DLS допускается выполнять при требуемых температурных параметрам при производстве облицовочных работ.

ОБЛИЦОВОЧНЫЕ РАБОТЫ С СВП DLS

Облицовочные работы внутри здания допускается выполнять при температуре в помещениях и температуре оснований, на которых выполняют облицовочные работы, не ниже 10 0С и влажности воздуха не более 60 %.

При температуре ниже 10 0С работы внутри здания допускается выполнять при действующих системах отопления и вентиляции.

Температуру в помещениях не ниже 10 0С необходимо поддерживать круглосуточно, не менее 2 суток до начала работ, в процессе выполнения работ и не менее 12 суток после их завершения.

При выполнении облицовочных работ с применением сухих смесей требования к влажностному режиму в помещениях и температуре окружающего воздуха принимают по рекомендациям изготовителя.

  • Настоящая карта включает весь комплекс работ выполнения технологического процесса монтажа системы DLS с описанием подготовительных мероприятий, основных и вспомогательных операций.
  • В состав работ по монтажу системы DLS при производстве облицовочных работ входят:
  • подготовительные работы;
  • основные работы.

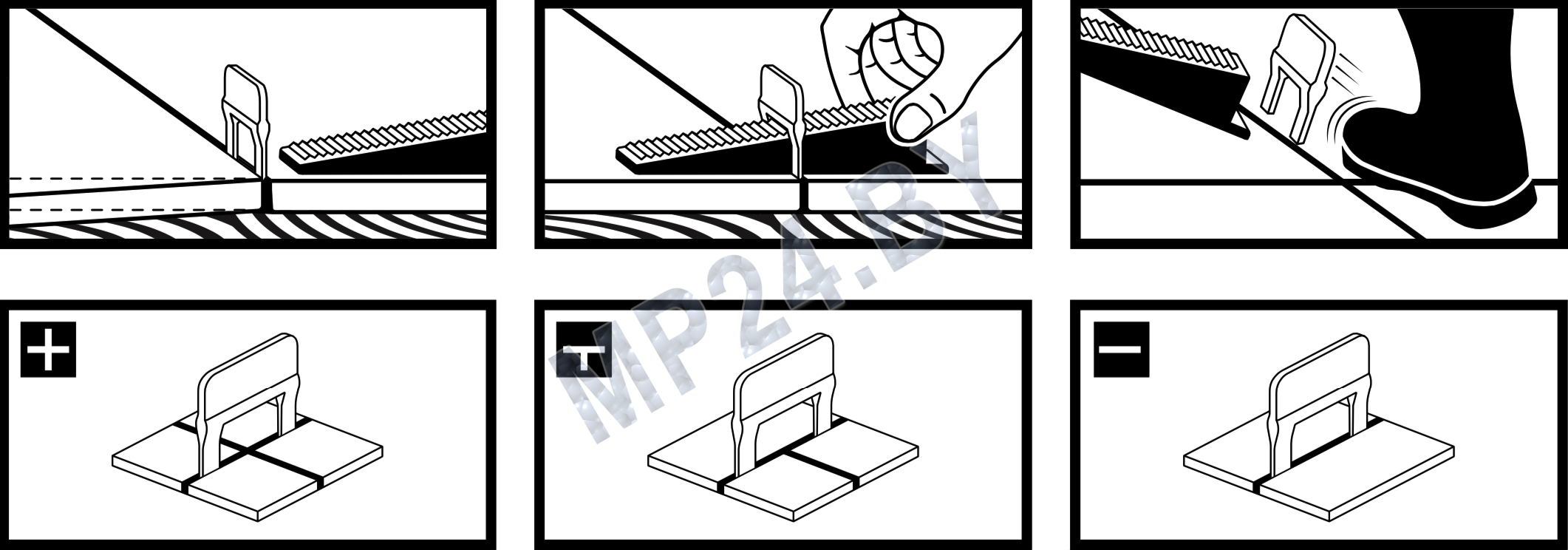

СВП DLS Монтаж

МОНТАЖ СИСТЕМЫ ВЫРАВНИВАНИЯ ПЛИТКИ DLS

Монтаж СВП DLS

ШАГ 1

На фото изображено исходное положение основы DLS. В данном положении основа занимает меньше места и удобна для транспортировки.

Монтаж СВП DLS

ШАГ 2

Основу необходимо перевернуть усиками к себе. Важный момент — необходимо основу сложить в рабочее положение. Стойку необходимо сгибать в сторону усиков до щелчка.

Монтаж СВП DLS

ШАГ 3

Стойка основы должна быть перпендикулярно базы. При правильном положении стойки произойдет фиксации стенки. В основе есть специальные фиксаторы, которые удерживают стенку и не дают возможность вернуться в исходное положение. Основа для монтажа — готова.

Монтаж СВП DLS

ШАГ 4

Когда основа готова — ее можно монтировать. Основа имеет специальные усики, которые выдерживают шов между керамической плитки. По периметру основа монтируется в стыках. При «+» раскладке основа монтируется в перекрестиях керамической плитки.

T

СВП DLS

+

СВП DLS

-

СВП DLS
Монтаж СВП DLS

ШАГ 5

После того, как вы смонтировали основу, Вы можете наносить клей для следующего ряда. Стенки основы ДЛС помогают при монтаже правильно смонтировать керамическую плитку без смещения.

На клей вы укладываете керамическую плитку и нивелируете положение плитки до фиксации.

Монтаж СВП DLS

ШАГ 6

На шаге 6 Вы видите возможные перепады или что Вас может ожидать по результату усыхания клея. Все грани должны бить зафиксированы системой укладки плитки ДЛС для идеального пола.

Монтаж СВП DLS

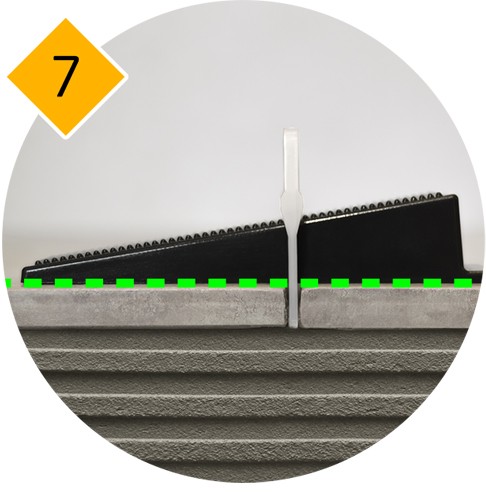

ШАГ 7

Теперь Вы наглядно видите как СВП DLS работает совместно с плиткой. В результате Вы получаете идеальную поверхность, а качество изделий и ширина клина гарантирует надежную фиксацию и отсутствия смещения при укладке и других внешних факторов.

Монтаж СВП DLS

ШАГ 8

Зажим или инструмент для укладки плитки. За счет широкого клина все можно выполнить вручную. В большинстве случаем  формат плитки диктует свои условия и без зажима необходимо будет потратить достаточно времени и усилий, чтобы осуществить монтаж свп, и самое важное подтянуть широкоформатную плитки до нужного положения. Это Важный момент поскольку не всю плитку можно вручную подтянуть.

Демонтаж системы DLS

После окончания укладки плитки и затвердения раствора (клея) удалить клинья DLS и верхнюю часть основы DLS. Удаление осуществляется путем сбивания с помощью обрезиненного молотка (рис. 4.5а). Нужно бить в вертикальную торцевую часть основы DLS так, чтобы пластиковая верхняя часть основы DLS  отлетела  полностью  (рис. 4.5б), а нижняя часть основы DLS осталась внутри под плиткой. Клинья DLS собирают, моют и применяют для повторного монтажа на других участках укладки плитки.

Демонтаж системы DLS

  • Дальнейшее заполнение швов и очистка облицовочной поверхности производится в соответствии с требованиями проектной документации по действующим технологическим картам (типовым технологическим картам) на производство облицовочных работ.

4.5. Операционная карта на монтаж системы DLS при производстве облицовочных работ приведена в таблице 4.1.

Наименование операций Средства технологического обеспечения (технологическая оснастка, инструмент, инвентарь, приспособления, машины, механизмы, оборудование) Исполнитель Описание операции
Заключительные работы
7 Вывоз и уборка оставшихся материалов и инвентаря на склад Носилки, тачка Комплексное звено Клинья DLS и зажимной ключ моются и сдаются на склад. В конце смены рабочие отключают оборудование от электросети, убирают свои рабочие места, сдают на склад инструменты, инвентарь, оставшиеся неиспользованные материалы и изделия
Монтаж СВП DLS

ШАГ 10

Демонтаж — время когда Вы увидите результат. Спустя 12 часов после усыхания клея можно спокойно приступать к демонтажу системы СВП. Для этого Вам потребуется молоток или приспособление, которое поможет поперек клина произвести демонтаж. При выборе инструмента для демонтажа, будьте внимательны, чтобы не повредить керамическую плитку.

5. Потребность в материально-технических ресурсах

  • Ведомость потребности в материалах и изделиях при монтаже системы DLS при производстве облицовочных работ приведена в таблице 1.

Таблица 5.1 на 1 м2 облицовочной поверхности

п/п

Наименование

материала, изделия

Наименование и

обозначение ТНПА

Единица

измерения

Количество
1 Пластиковая основа DLS шт По проекту в зависимости

от способа раскладки плитки



2



Клин DLS





шт

  • Пластиковая основа DLS используется только один раз, в то время как клинья DLS можно применять многократно (до пяти раз). Испорченные клинья DLS подлежат списанию.
  • Ориентировочный расход изделий системы DLS при крестообразной раскладке плитки приведен в приложении А.
  • Перечень машин, механизмов, оборудования, технологической оснастки, инструмента, инвентаря и приспособлений при монтаже системы DLS при производстве облицовочных работ приведен в таблице 2.

Таблица 5.2

№ п/п

Наименование

Тип, марка, завод- изготовитель

Назначение

Основные технические характеристики Количество на звено (бригаду), шт
1 Зажимной ключ



Производства ООО «ДЛС»

(Российская Федерация)

Монтаж DLS 1
2 Обрезиненный молоток По действу- ющим ТНПА Демонтаж DLS 1

Приложение А (справочное) Расход изделий системы выравнивания плитки DLS

Расход СВП DLS

А, В – сторона плитки, см

Рисунок А.1 – Ориентировочный расход изделий системы DLS

(в зависимости от размера плитки) на 1 м2 облицованной поверхности при крестообразном способе раскладки плитки
