Напольного отопления невидимая система отопления и все более и более популярной , поскольку она обеспечивает комфорт и позволяет, во многих случаях, в значительной экономии энергии . Это также отличная система для интеграции со всеми возобновляемыми источниками энергии.

• Как работает система подогрева пола?
• Какой этаж для оптимальной посадки растений?
• Теплопроводность керамогранита и других материалов для пола.
• Так что?

Как работает система подогрева пола?

Система в основном основана на замкнутой цепи труб из синтетического материала, внутри которой циркулирует горячая вода, встроенная в опорный слой пола и размещенная (спиральная или серпантинная), чтобы покрыть всю имеющуюся площадь пола: на практике Как будто какой-то большой радиатор утонул под полом … По сравнению с традиционными настенными радиаторами, поскольку излучающая поверхность намного более обширна, температура, требуемая для адекватного нагрева помещения, намного ниже:  температура подачи воды обычно составляет от 30 ° C до 40 ° C, против более 70 ° C, необходимых для традиционных радиаторов.

Правильный пол оптимизирует выход системы!

Может ли выбор пола повлиять на работу отопительной системы? В случае напольного отопления, как вы увидите, тип пола сильно влияет на … Поскольку нагревательные трубы утоплены в стяжке, чтобы избежать рассеивания тепла, они размещаются на изолирующем слое: без этого барьера половина тепла, выделяемого котлом (и, следовательно, деньги, которые мы тратим на энергию, чтобы сделать это работать …) на самом деле будет потерян. С другой стороны, сама стяжка и пол могут стать препятствием для диффузии тепла вверх (т. Е. В помещении): чем больше мощность материалов, составляющих стяжку, так и напольное покрытие для проведения тепла, тем меньше количество тепла, производимого котлом (и, следовательно, оплачиваемого …), который останется в тюрьме под полом, не способствуя нагреву помещения. В любом случае, если вы хотите установить теплый пол под паркетным , плитку или других материалов, если вы хотите установить подогрев полов во время перестройки , прежде чем сделать выбор будет иметь решающее значение для рассмотрения всех соответствующих параметров.

Теплопроводность керамогранита и других материалов для пола.

Теплопроводность материала измеряется в ваттах на метр Кельвина. На практике (предупредительный техник! Если вам интересно, читайте, если не пропустите это предложение также весело):

• один занимает 1 м2 материала
• часто 1 м
• две стороны размещены при другой температуре 1 Кельвина
• измеряется тепловой поток (в Ваттах)

Фарфоровая керамика имеет теплопроводность около 1,3 Вт / (мК). Чтобы провести сравнение, приведены значения других материалов:

• Приготовленный: 0,9 Вт / (мК) – разница по сравнению с керамическими изделиями заключается в большей пористости: на микроскопическом уровне есть более изолирующие пустоты.
• Клееный ламинированный паркет: 0,16 Вт / (мК) ок. Если бы использовался плавающий паркет, проводимость значительно ухудшилась бы, и использование этой техники укладки нецелесообразно в случае лучистых полов.
• Мрамор: 3,4 Вт / (мК)
• Линолеум: 0,18 Вт / (мК)
• Ковер: 0,09 Вт / мК

Существуют и другие материалы, которые имеют гораздо более высокую теплоемкость, но которые обычно не используются в полах: чугун (с которым сделаны обычные радиаторы) приводит к 50 Вт / мК, медь даже 390 Вт / мК!

Так что?

Эти ценности не говорят само по себе. С другой стороны, интересно попытаться оценить, насколько изменяется производительность системы в зависимости от типа пола. Несложный бизнес: размер и дизайн системы подогрева пола зависит от целого ряда факторов. Ограничиваясь оценкой теплового потока, испускаемого с пола, это зависит от (1) :

• с поверхности пола
• в зависимости от температуры питающей жидкости и возвратной жидкости (а также температуры окружающей среды)
• в зависимости от характеристик трубки (материал, внешний диаметр, внутренний диаметр)
• в зависимости от расстояния между трубами, составляющими катушку
• в зависимости от толщины стяжки над трубами
• и, очевидно, из фактора, который зависит от теплового сопротивления пола (что на практике противоположно проводимости )

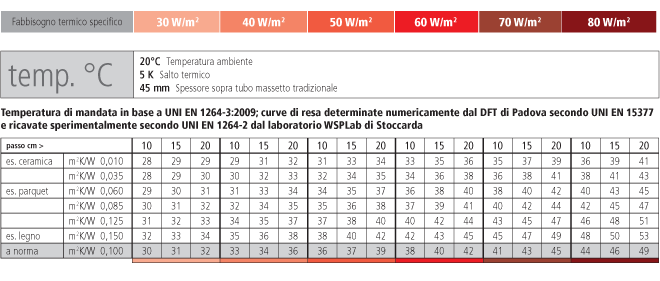

На практике известны максимальные требования к нагреву, которые необходимо нагревать, – это значение, которое зависит от многих факторов: поверхности, высоты, типа здания, ориентации, температуры соседних комнат, географического расположения и т. Д. , – он делится на поверхность и определяется удельная теплоемкость (на практике требуется тепловой поток на м2), и система рассчитана таким образом, чтобы это требование было максимально эффективным. В следующей таблице представлены результаты исследования, в котором для разных диапазонов удельной теплоотдачи рассчитывается температура подачи воды в системе для различных материалов. Набор параметров:

• желаемая температура в помещении: 20 ° C
• разность температур, т. е. разность между температурой подаваемой воды и температурой обратной воды, установленной на 5 К.
• толщина стяжки над трубами: 45 мм
• три уровня межосевого взаимодействия между трубами: 10, 15 и 20 см

Отмечается, что для тепловой мощности более 50 Вт / м2 (более низкие пиковые значения подходят только для зданий с очень высокой тепловой эффективностью или размещены в особо благоприятных условиях) требуется температура воды 4-5 К. выше в случае паркета (с учетом теплового сопротивления 0,085 м2K / Вт) по сравнению с фарфоровыми керамическими изделиями (0,010 м2K / Вт теплового сопротивления, среди прочего, переоценивается по сравнению с современными материалами) На практике приведенная выше таблица показывает, как увеличить температуру подачи воды, чтобы компенсировать большую термостойкость паркета по сравнению с керамикой. Другими словами, менее строгие, но, возможно, более понятные, мы можем предположить, что размер завода для фарфоровых керамических изделий предположим, что он заменит его паркетом и оценит уменьшениеудельного теплового потока при прочих равных условиях (в частности, температура подачи воды) Измерение системы таким образом, чтобы она создавала удельный тепловой поток выше 70 Вт / м2 с использованием фарфорового керамического пола (с теми же параметрами, что и выше, и с использованием 15 см между осями между трубами) и предполагая изменить только пол в склеенном паркете (толщина 12 мм, тепловое сопротивление 0,0850 м2K / Вт), можно рассчитать, что восходящий тепловой поток уменьшается до 47 Вт / м2 (2): около 30% дают меньше ( внимание техничность 2: на самом деле, выход будет меньше , чем различие, так как температура в помещении снизится за счет увеличения теплового потока и уменьшение этой разницы ) ПРИМЕЧАНИЯ: Правило , касающееся излучающих панелей является UNI EN 1264 ,  который мы ссылаемся для дальнейшего изучения. В соответствии с этим стандартом, тепловая мощность системы рассчитывается в соответствии с уравнением , который принимает во внимание несколько параметров: Q = В * b * при * а.е. * до * ΔΘH, где:

• Q – тепловая мощность (Вт / м²)
• B – параметр, который составляет 6,7 Вт / м² для трубы с проводимостью λ = 0,35 Вт / (м * К) и толщиной s = 2 мм
• AB это параметр , относящийся к типу пола ( в зависимости от теплового сопротивления напольного покрытия и теплопроводности слоя основы)
• at – параметр относительно шага между трубами (в зависимости от теплового сопротивления напольного покрытия)
• au – параметр, относящийся к покрытию (в зависимости от высоты труб и теплового сопротивления напольного покрытия)
• ad – параметр относительно внешнего диаметра трубы (в зависимости от высоты тона и теплового сопротивления напольного покрытия)
• ΔΘH – средняя разность температур между температурой воды и воздуха.

Тепловой поток рассчитывается путем аналитического применения расчетной модели, указанной в сноске (1)
